동적 증폭 계수 (DAF)
최대 하중에는 기준값이 필요합니다.
DAF는 특정 하중 응답의 최댓값을 이에 대응하는 정적 또는 준정적 기준값으로 나눈 값입니다. 측정 위치, 비교 기준, 해당 인양 단계를 명시해야 합니다.
하나의 응답 이력. 보고할 항목 세 가지.
최댓값으로 DAF를 구합니다. 기준값은 그 의미를 정합니다. 최소 장력은 별도로 확인해야 합니다.
최대 응답
최대 응답을 대응하는 기준값으로 나누면 DAF를 얻습니다.
기준 하중
하중 측정 채널과 기준값을 명시하십시오. 후크 하중과 슬링 그룹 장력은 측정 위치가 다릅니다.
최소 장력
별도로 보고하십시오. 최대값의 비율만으로는 라인이 계속 팽팽했는지 판단할 수 없습니다.
이 인양에는 어떤 해석이 필요한가요?
평가할 인양 단계를 선택하십시오. 사례별 해석 방향이 제시되며, 라인이 계속 팽팽한 한정된 사례에 대해서는 설명용 조화 운동 예비 검토가 제공됩니다. 여기서 나온 결과는 인양 설계 결과가 아닙니다.
움직이는 두 물체 사이의 인양 시작 또는 하중 이송해석 안내
이 화면에서는 수치를 제시하지 않습니다.
인양 시작은 두 물체의 상대 운동, 하중이 걸리는 순간의 속도, 접촉 상태에 좌우됩니다. 단일 물체의 조화 운동 모델로는 이 중 어느 것도 나타낼 수 없습니다.
해석에 포함해야 할 사항
- 위상을 포함한 두 물체의 상대 운동
- 하중이 걸리는 순간의 상대 속도
- 간격, 접촉 및 지지 물체로부터의 하중 이송
- 권상 속도와 예하중
해석을 위해 준비할 자료
- 두 선박 또는 선박과 고정 구조물, 그리고 각각의 운동 산정 근거
- 인양 시작 순서와 권상 속도
- 물체의 질량, 무게중심 및 인양 지점
- 리깅 구성 및 권상 와이어의 특성
갑판과 수면에서 이격된 상태: 라인이 계속 팽팽함설명용 예비 검토
이 단계에서는 설명용 조화 운동 예비 검토를 사용할 수 있습니다.
하중이 갑판과 수면에서 이격되고 라인이 내내 팽팽할 때에만 적용됩니다. 설계 기준 DAF, 크레인 용량 검토, 허용 해상 상태 또는 장비 선정에 사용할 수 없습니다.
준비할 정보
- 크레인 선단 수직 진폭 Atip (m) 또는 가속도 atip (m/s²), 그리고 산정 근거
- 해당 가진 주기 T: 파랑 주기 Tp가 아닌 입력 응답 주기
- 증폭 결과에 필요한 값: 알려진 Tn, 또는 meff 및 Keff 를 이용해 이를 산정
- A 감쇠비 ξ. 기본값은 없습니다. 공진 부근에서는 이 값이 결과를 크게 좌우합니다
- 선택 사항: 정적 후크 장력 W0 (kN), 계수 대신 힘을 구할 때 사용
Hs와 Tp만 있나요? 해상 상태만으로는 크레인 선단 운동을 정의할 수 없습니다. 선박 응답, 선수 방향, 적재 상태 및 크레인 위치가 모두 필요합니다. 이 화면에서는 이를 임의로 추정하지 않습니다.
라인이 팽팽한 경우의 설명용 조화 운동 예비 검토 열기
설명용으로만 사용하십시오. 인양 설계 결과가 아니며, 해석을 대신할 수 없습니다.
권상 장치와 하중의 동역학 추가 선택 사항
이 항목을 추가하지 않으면 화면에는 강체로 가정한 크레인 선단 항만 표시됩니다. 추가하면 매달린 시스템이 공진 부근에서 유발하는 증폭도 반영됩니다.
응답 곡선과 장력 상실 임계값 보기
계산서: 복사 또는 인쇄
스플래시 존 진입 또는 이탈검토 경로
이 화면에서는 수치를 제시하지 않습니다.
수면 진입 시 작용하는 힘은 수면을 통과하며 변하는 부력, 부가 질량, 항력, 슬래밍과 대상물 위치의 파랑 운동학에 좌우됩니다. 이 모델에는 이러한 힘이 포함되어 있지 않습니다.
해석에 반영해야 할 항목
- 침수 깊이에 따른 배수 체적
- 자유수면을 통과할 때의 부력 변화
- 부가 질량과 항력
- 슬래밍과 대상물 위치의 파랑 운동학
- 해당 구간의 하강 속도
검토를 위해 준비할 자료
- 대상물 형상과 그에 대한 유체역학적 근거 자료
- 건조 질량, 무게중심 및 수중 중량
- 하강 속도와 예정된 통과 조건 범위
- 인양 지점의 해상 상태 및 선박 운동 기준 자료
수중 하강 또는 착저검토 경로
이 화면에서는 수치를 제시하지 않습니다.
수중 하강과 착저에는 부력, 부가 질량, 항력, 와이어 동역학 및 착저 시 접촉이 영향을 미칩니다. 대상물이 하강하면서 정적 기준값과 유효 관성이 모두 변합니다.
해석에 반영해야 할 항목
- 수중 중량과 부력
- 수심에 따른 부가 질량과 항력
- 와이어 전개 길이 전반에 걸친 와이어 및 리깅 동역학
- 해저면 또는 구조물에 착저할 때의 접촉
검토를 위해 준비할 자료
- 수심과 하강 계획
- 대상물 형상, 질량 및 유체역학 자료
- 와이어 전개 길이, 강성 및 리깅 구성
- 착저 목표물과 그 허용 기준
파일의 급하강, 충격 또는 와이어 이완 가능성검토 경로
이 화면에서는 수치를 제시하지 않습니다.
파일의 급하강이나 스냅 현상은 와이어가 이완되었다가 다시 장력을 받는, 인장력만 전달하는 계통의 과도 현상입니다. 정상 상태 선형 모델은 이를 표현할 수 없습니다. 바로 이 현상은 이 모델을 적용할 수 없는 것입니다.
해석에 반영해야 할 항목
- 급하강 또는 하강 속도
- 하중이 걸리고 장력이 다시 발생하는 조건
- 이완 상태를 거치는 동안 인장력만 전달하는 와이어의 거동
- 충격 흡수 장치의 힘–스트로크 특성과 종단 스토퍼
검토를 위해 준비할 자료
- 파일 또는 대상물의 질량과 급하강 속도
- 권상 장치 구성과 강성
- 크레인 선단의 허용 최대 하중
- 해당 현상 전후의 작업 순서
모델의 적용 범위: 이 화면에서 계산할 수 없는 항목
- 해상 상태에 따른 크레인 선단 운동: 인양 지점의 선박 응답이 필요합니다
- 불규칙파 통계, 작업 시간 또는 Hs × Tp 운용 가능 범위
- 수면 진입: 부력, 부가 질량, 항력 및 슬래밍
- 들어 올리는 순간, 내려놓는 순간, 접촉 및 독립적으로 움직이는 두 물체
- 이완, 장력 재발생 및 스냅: 과도하고 비선형적인 현상입니다
- 윈치와 제어 시스템의 거동, 보상 장치의 스트로크 및 종단 스토퍼
- 와이어와 크레인의 분포 모드: 이 모델은 단일 수직 모드만 다룹니다
작동 원리, 계산 및 프로젝트 근거 자료.
전체 가이드를 계속 읽거나 관련 사례 연구로 이동.
동적 증폭 계수란?
동적 증폭 계수(DAF)는 지정된 하중 응답의 최대값을 그에 대응하는 정적 또는 준정적 기준값으로 나눈 값입니다. 이때 하중 채널, 위치, 구성 및 인양 단계가 같아야 합니다. DAF가 1.30이면 총하중의 최대값이 명시된 기준값보다 30% 높고, DAF가 2.0이면 기준값의 두 배입니다. DAF가 1.0이라는 것은 보고된 최대값이 기준값과 같다는 뜻일 뿐, 인양 중 운동이 없었거나 최소 장력이 낮아지지 않았거나 와이어가 이완되지 않았음을 입증하지는 않습니다.
DAF가 완전하려면 다음을 명시해야 합니다: 응답 지점 (크레인 선단, 후크, 슬링 그룹 또는 페이로드), 기준 하중 및 인양 단계. 정적 후크 하중 대비 최대 후크 하중과 수중 기준 하중 대비 최대 슬링 장력은 서로 바꿔 쓸 수 없습니다. 또한 DAF는 최대값의 비율이지, 안전계수나 크레인 사용률 또는 허용 해상 상태를 뜻하지 않습니다.
해상 인양에서는 파도로 인해 크레인 선단이 위아래로 움직이는 동안 페이로드가 그 아래에 매달려 있습니다. 이 상대 운동은 인양 계통에 동적 힘을 만듭니다. 크레인 선단이 위로 가속하면 장력이 급증하고, 아래로 내려가면 장력이 풀릴 수 있습니다. DAF는 잔잔한 수면에서 인양할 때와 비교해 이러한 동적 힘이 얼마나 커지는지를 나타냅니다.
실제 크레인 인양에서 DAF가 발생하는 원인은 무엇인가요?
실제 크레인 인양에서 DAF는 하중 전달 경로 전체의 상대 운동에 의해 좌우됩니다. 크레인 선단, 후크, 와이어, 슬링, 페이로드는 하나의 강체처럼 움직이지 않습니다. 상대 가속도가 장력을 바꾸고, 계통의 유연성이 에너지를 저장했다가 방출하며, 유체동역학적 힘이 유효 하중을 바꿉니다. 장력이 사라졌다가 회복되면 비선형적인 스냅 현상이 발생합니다. 붐 선단이 내려간다는 사실만으로 슬랙 상태가 입증되는 것은 아닙니다. 계산된 장력이 0에 도달해야 슬랙이 발생합니다.
공급선 갑판에서의 인양. 공급선에 실린 화물 컨테이너는 선박의 히브와 롤을 따르는 반면, 크레인 선단은 크레인선이나 플랫폼의 움직임을 따릅니다. 갑판이나 컨테이너가 내려갈 때 후크가 올라가면 슬링은 순식간에 슬랙 또는 낮은 장력 상태에서 완전한 하중을 받는 상태로 바뀔 수 있습니다. 이 스냅 하중은 컨테이너의 정적 중량보다 훨씬 클 수 있습니다.
스플래시 존 통과. 페이로드가 스플래시 존을 통과할 때 부력, 항력, 부가 질량, 파랑 입자 속도가 자유수면 통과에 따라 빠르게 변합니다. 특히 크레인, 와이어, 페이로드의 동적 응답이 파 주기와 맞물리면 후크 하중이 급격히 오르내릴 수 있습니다.
그 밖의 흔한 유발 요인 으로는 갑판에서의 급격한 이륙, 착저 충격, 걸림, 빠른 크레인 움직임, 비상 정지, 크레인-와이어-페이로드 계통의 공진이 있습니다.
스냅 하중: 슬랙 발생과 장력 재형성
가장 격렬한 DAF 현상은 슬링이 느슨해졌다가 갑자기 다시 팽팽해질 때 발생하는 스냅 하중입니다. 와이어가 느슨한 동안 후크와 페이로드는 서로 독립적으로 움직이고, 다시 팽팽해지는 순간 속도 차이를 와이어 신장이 거의 즉시 흡수해야 합니다. 이상화한 감쇠 없는 단일 모드 예비 검토에서, 결합 접선 강성 k인 하중 전달 경로에 매달린 질량 m(수중이라면 부가 질량 mA 를 포함)인 페이로드에 대해, 준정적 하중을 초과하는 속도 유발 장력 증가분은 대략 다음과 같습니다
F_{\text{snap}} = v_{\text{rel}} \sqrt{k \, (m + m_A)} F snap은 v rel에 k와 m 더하기 아래첨자 A가 붙은 m의 합의 곱에 대한 제곱근을 곱한 값입니다.여기서 vrel 은 와이어에 장력이 다시 걸리는 순간의 상대 속도입니다. 이는 총 최대 스냅 장력이 아닙니다. k는 하중 전달 경로 전체의 결합 접선 강성이며, 질량 항은 등가 참여 질량을 뜻하므로 자동으로 페이로드 질량과 부가 질량의 합이 되는 것은 아닙니다. 와이어에서 장력이 사라질 수 있다면 최대 및 최소 장력은 장력만 전달하는 비선형 과도 해석으로 평가해야 합니다. 이 예비 검토에서는 증가분이 강성의 제곱근에 비례하므로, 속도 차이가 같을 때 k를 2배로 하면 약 41% 증가합니다. 그러나 유연성을 높이면 이동 거리도 늘고 고유 주기도 달라지므로 무조건 더 안전한 것은 아닙니다. 가용 스트로크와 종단 정지부 하중을 확인해야 합니다. DNV-RP-N103 은 스냅 하중을 평가해야 하는 조건과 최대값 계산 방법을 제시합니다. 파 주기 내내 와이어 장력을 유지하면 애초에 슬랙 상태에서 팽팽해지는 전환을 막을 수 있습니다. 수동 히브 보상 장치 는 해석된 운동 및 힘-스트로크 범위 내에서 이를 달성할 수 있지만, 그 범위는 가정이 아니라 입증을 통해 확인해야 합니다.
DAF를 줄이는 방법
- 스냅 하중을 위한 충격 흡수 장치. A POLARIS 크레인 충격 흡수 장치 는 크레인과 페이로드 사이에 스트로크와 감쇠 기능을 더합니다. 힘-스트로크 특성, 가용 이동 거리, 종단 정지부 하중이 해당 현상에 적합하다면, 갑판 이륙, 스냅 하중 또는 과부하처럼 한 번 발생하는 충격의 운동에너지가 크레인 최대 하중으로 이어지기 전에 흡수합니다. 이후 복귀할 시간이 필요하므로, 파랑 구역에서 슬랙과 스냅이 반복되는 경우에는 히브 보상을 사용합니다.

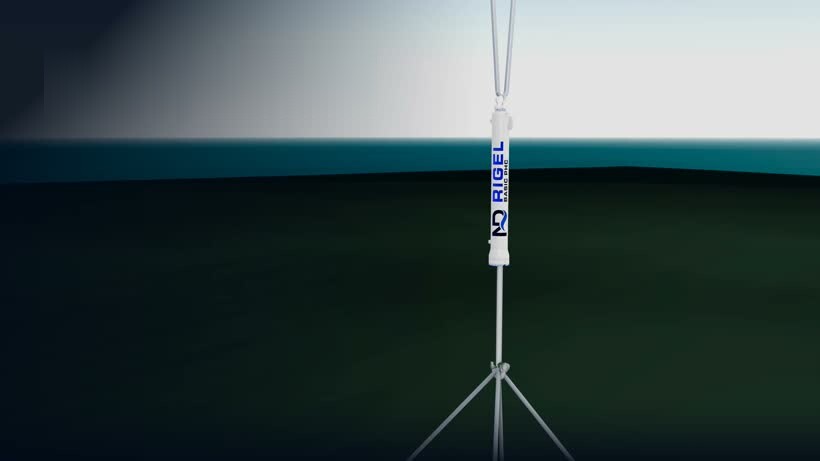

- 스플래시 존 통과를 위한 수동 히브 보상. A 수동 히브 보상 장치 는 크레인 후크와 수중 페이로드 사이의 상대 운동을 줄입니다. 장치의 해석된 하중, 주파수, 스트로크 범위 내에서 스플래시 존을 통과하는 동안 리깅 장력의 변동을 완화하고 크레인이 받는 동적 증폭을 줄입니다.
- 장비와 함께 인양 작업도 관리해야 합니다. 크레인 속도를 낮추고, 공진이 우려되는 해상 상태를 피하며, 적절한 기상 창을 계획하고, 부드럽게 이륙하는 절차를 적용합니다. 장비가 DAF를 줄이더라도 초기 조건은 작업 방식에 따라 달라집니다.
제품은 하중을 지배하는 메커니즘에 따라 선택합니다. 아래 시나리오 절에서 해당 제품을 확인할 수 있습니다. 크레인 측 요구 하중을 평가할 때는 크레인 하중표를 확인하세요.
DAF 계산 방법
갑판과 수면에서 떨어진 건식 인양에서 와이어가 계속 팽팽하고 페이로드가 지정된 정현파형 크레인 선단 운동을 따를 때, 첫 예비 추정식은 다음과 같습니다
여기서 aheave 는 크레인 선단의 최대 수직 가속도이고 g는 중력 가속도(9.81 m/s²)입니다. 크레인 선단의 정현파 운동에서는 단일 진폭 ζ(인양 지점의 수직 운동으로, Hs가 아님)와 응답 주기 T를 사용합니다. 이 주기가 파랑 스펙트럼의 첨두 주기 Tp와 반드시 같지는 않습니다.:
예를 들어 히브 진폭이 1.5 m이고 주기가 8 s라면:
이는 크레인 선단을 강체로 가정한 예비 검토에만 해당합니다. 결합된 후크 응답은 계통 고유 주기 부근에서 더 커지거나 진동 절연 영역에서 더 작아질 수 있습니다. 이는 주파수비, 감쇠, 강성, 와이어 길이, 페이로드 질량, 유체동역학에 따라 달라집니다. 기존 DNV-OS-H205 인양 규정은 DNV-ST-N001에 통합되었으며, 프로젝트에서 지정한 판과 그 계수를 적용해야 합니다.
더 정확한 DAF 계산에서는 선박, 크레인, 권상 와이어, 리깅, 페이로드의 유체동역학을 하나의 결합 계통으로 모델링합니다. 이를 위해 상용 시간 영역 해석 도구인 OrcaFlex와 ND 자체 개발 도구인 CONSTELLATION을 사용합니다. 수면 진입 시의 물리 현상에 관해서는 스플래시 존 통과 안내서를 참고하세요.
다른 인양 작업에 적용할 수 있는 DAF 범위가 없는 이유
표준의 최소 계수, 프로젝트별로 계산한 응답, 단일 시뮬레이션의 결과는 성격이 다른 수치입니다. 모든 값에는 하중 채널, 기준 하중, 인양 단계 및 근거 자료를 명시해야 합니다.
| 인양 시나리오 | 보상 장치 없음 | 명시된 완화 조치 적용 | 근거 |
|---|---|---|---|
| 스플래시 존 인양, 35 t (ND 연구) | DAF 3.41~5.38 | RIGEL 적용 시 1.15~1.91 | 결합 시간 영역 시뮬레이션, 파랑 실현값 8개 |
| 파일 관입 폭주 정지 (ND 연구) | 강체 연결 시 2.28 | POLARIS 적용 시 1.43 | 결합 정지 시뮬레이션, 연구 CS-2026-005 |
| 이륙 시 스냅, 예시 | 3.2× | 충격 흡수 장치 적용 시 1.28× | 단일 1-DOF 시뮬레이션(그림 1), 상한값이 아님 |
| 기타 모든 인양 | 별도 계산 필요 | 별도 계산 필요 | 프로젝트 기준에 따른 단계별 해석. DNV-ST-N001은 후크 하중별 공기 중 최소값을 규정함 |
인양 시나리오별 DAF: 보상 장치 미적용, 명시된 완화 조치 적용, 각 수치의 근거.
최소 장력은 별도의 허용 기준 확인 사항이며 DAF 정의에 포함되지 않습니다. ND의 예비 검토에 표시되는 슬랙 방지 기준이나 백분율 임계값은, 프로젝트 기준에서 적용 요건과 조항을 명시하지 않는 한 ND의 예비 검토 기본값입니다.
각 DNV 문서의 역할
- DNV-ST-N001: 해상 작업의 하중 조건, 계획 및 해상 보증 기준을 다룹니다.
- DNV-RP-N103: 해상 작업 설계 하중에 대한 모델링 지침과 간략식을 제시합니다.
- DNV-RP-N202: 히브 보상 장치의 설계 변수, 성능, 검증을 다룹니다.
- DNV-ST-0378: 인양 장비의 설계와 인증을 다룹니다. 프로젝트 DAF를 정하거나 인양 작업을 승인하는 문서는 아닙니다.
계약과 MWS에서 지정한 판, 프로젝트 가정 및 허용 기준을 적용해야 합니다. 장비 인증과 작업별 인양 승인은 별개의 사항입니다.
근거 있는 적용 전후 비교에 포함할 사항
의뢰받은 연구에서는 무엇을 제공하나요?
서로 다른 두 건의 의뢰에 따라 수행한 CONSTELLATION 사례를 제시합니다. 두 사례는 위 예비 검토에서 의도적으로 제외한 물리 현상을 다룹니다. 각각 동일한 입력값으로 수행한 한 인양 작업에서 ND 장비를 하중 전달 경로에 적용한 경우와 적용하지 않은 경우를 짝지어 비교하며, 완전한 공학적 근거를 함께 제시합니다. 이 사례들은 사용자 입력으로 생성된 결과가 아닙니다. 위 예비 검토의 검증 결과도 아니며, 다른 인양에 적용할 수도 없습니다.
이 그림의 공학적 근거
- 사례
- CONSTELLATION 스플래시 존 사례. 명시된 페이로드는 35 t, 가스/오일 비율은 1.4입니다. 두 열의 결과는 동일한 입력값 한 세트를 사용해 연속으로 산출했습니다.
- 버전 및 날짜
- CONSTELLATION v1.2.96, 2026년 8월 3일 실행.
- 작업 단계
- 스플래시 존 통과: 수면을 지나 하강하는 단계입니다. 갑판 이륙 단계와 착저 단계는 모델링하지 않았습니다.
- DAF 정의
- 페이로드 DAF = 전체 해석 구간의 슬링 그룹 최대 장력 을 페이로드의 공기 중 정적 중량, 35 t × 9.80665 m/s² = 343.2 kN. 이 분모는 이 ND 사례에 대해 명시한 정의입니다. 피크는 그래프에 표시된 샘플이 아니라 해석기 자체 격자의 시계열에서 구한 최댓값입니다.
- 평가 하중 지점
- 페이로드 바로 위의 4본 슬링 그룹. 후크나 크레인 선단이 아닙니다. 그 지점들은 리깅과 보상 장치의 무게도 지지하므로 수치가 달라집니다.
- 선박 운동 및 해상 상태
- North Sea Giant: 배수량 25,397 t, 161 × 30 m, 흘수 7.5 m, GMT 1.5 m, GML 80 m, 회전 반경 10.5 m 및 38.2 m, 선수 방향 180°(선미파, 이 모델에서 0°는 선수파), 크레인 선단 RAO를 포함한 6자유도 응답. 불규칙파 Hs 1.8 m, Tp 7.5 s, 시뮬레이터가 자동 산출한 피크 증폭 계수를 적용한 JONSWAP, 스펙트럼 성분 200개, 수심 30 m.
- 지속 시간, 실현값 및 극값 통계
- 실행당 120 s, 각 열에 8개의 파랑 실현값(시드 1–8). 그래프는 실현값 6을 표시하며, 이 실현값에서 지배적인 피크 라인 하중 및 양쪽 열의 지배적인 DAF가 발생합니다. 아래 포락선은 각 지표에서 8개 실현값의 최악값을 취한 것입니다. 하나의 실현값에서 네 가지 최악값이 동시에 발생한 것은 아닙니다.
- 페이로드, 리깅 및 장비
- 35 t GRP 보호 커버, 15.0 × 12.0 × 3.0 m, 슬래밍 면적 180 m², 배수 체적 10.73 m³, 수면 위 5 m에서 목표 수심 15 m를 향해 투하. 리깅: 60°의 4본 와이어로프 슬링 그룹, 슬링 길이 3.0 m, 그룹 강성 84,823 kN/m; 상부 슬링 길이 5.0 m, 강성 22,619 kN/m. 크레인: 와이어 러핑, 반경 30 m에서 75 t, 호이스트 강성 13,622 kN/m, 후크 7.5 t, 4줄 걸이의 20 mm 와이어, 하강 속도 0.16 m/s. 보상 장치: RIGEL 75 t / 4.5 m 스트로크, EQ 제어가 없는 수동 방식, 가스/오일 비율 1.4, 완전 수축 위치에서 가스 기준점 2,400 mm, 오리피스 설정은 신장 시 35 %, 수축 시 70 %, 초기 장력 35 t.
- 유체역학적 기준
- 페이로드와 파랑 운동 간 상대 운동에 따른 입수: 순간 잠김 체적에 따른 부력, 180 m² 수면 투영 면적의 슬래밍, 항력 계수 Cd 1.3, 유체역학적 부가 질량 계수 Ca 2.2 및 Froude–Krylov 항. 이 계수들은 명시된 사례 입력값이며 프로젝트별 검증이 필요합니다.
- 두 경우는 동등한 조건으로 비교했는가?
- 예. 두 열은 동일한 빌드의 동일한 프리셋으로 한 세션에서 동일한 8개 시드를 실행한 결과이며, 하중 전달 경로에 보상 장치가 있는지만 다릅니다. 양쪽에 표시된 그래프는 모두 실현값 6이므로 동일한 파랑 가진을 받습니다.
- 지배 한계
- 이 ND 사전 엔지니어링 평가에서 페이로드 DAF ≤ 2.0은 ND의 기본 선별 기준이며, 스냅 하중 비율 ≤ 0.90은 그래프에 설명된 DNV-RP-N103의 슬링 이완 기준입니다. RIGEL 적용 시: DAF 1.15–1.91(8개 중 8개 모두 ND 기본 기준 충족), 스냅 비율 0.359 이하(8개 중 8개), 슬링 이완 발생 0건, 슬링 피크 하중 655 kN = 장치 자체의 735.75 kN SWL 대비 89.0 %, 지배적인 수축측 끝단에서 스트로크 사용률 83–98 %, 8개 실행 중 4개가 90 % 여유 기준을 초과(신장측 끝단 59–77 %). 미적용 시: DAF 3.41–5.38, 스냅 비율 1.000, 슬링 이완 최대 11회. 승인된 프로젝트 기준이 이 기본값보다 우선합니다.
- 이 결과의 적용 범위 밖
- 다른 인양 작업의 설계 기준 DAF나 크레인 용량 검토, 운용 가능 범위를 뜻하지 않습니다. 이는 한 해상 상태에서 의뢰받아 수행한 단일 사례이며, 위의 간이 평가에 관해서도 아무것도 입증하지 않습니다.
- 출처 참고
- 이는 이전 55 t 구성과 단일 파랑 실현값을 사용한 2026년 7월 수치(페이로드 DAF 1.10)를 대체합니다. 해당 수치는 재현되지 않아 철회되었습니다.
이 그림의 엔지니어링 근거
- 사례
- CONSTELLATION 파일 런 사례, 5.0 m/s의 단일 속도 지점, 밸브 힘 18,000 kN 설정(프리셋 기본값 17,658 kN).
- 버전 및 날짜
- CONSTELLATION v1.2.96, 2026년 8월 3일 실행. 보상 장치를 적용한 열은 2026년 7월 7일 확정된 사례이며, 이 빌드에서 DAF 차이 0.05 % 이내로 재현됩니다.
- 작업 단계
- 파일 런: 항타 중 파일이 낙하했다가 제동되는 사건. 스플래시 존을 벗어난 공기 중 건식 조건입니다.
- DAF 정의
- DAF = 5 s 구간의 최대 후크 장력을 후크의 정적 현수 중량으로 나눈 값: 후크 160 t + POLARIS 본체 17.10 t + 로드 10.85 t + 페이로드 1,500 t = 1,687.95 t, 즉 16,553 kN. 피크는 1 ms 출력 격자가 아닌 0.05 ms 적분 격자에서 추적합니다. 출력 샘플에서 읽으면 급격한 제동 피크가 과소평가됩니다. 충격 흡수 장치 아래의 두 번째 DAF는 페이로드 자체의 14,710 kN을 기준으로 보고되며, POLARIS 적용 시 1.31, 미적용 시 2.41입니다.
- 평가 하중 지점
- 충격 흡수 장치 위의 후크 및 크레인 커넥터. 충격 흡수 장치 아래의 로드 힘은 별도 채널에서 측정하는 다른 수치입니다.
- 선박 운동 및 해상 상태
- 의도적으로 적용하지 않았습니다. 파일 런은 1초 미만의 충격 사건이므로 모선의 운동을 억제하고 파랑 하중을 적용하지 않았습니다. 이 사례는 제동만 분리해 평가합니다. 인용할 Hs, Tp, 스펙트럼 또는 선수 방향은 없으며, 이 그림으로 해상에서의 거동을 판단할 수 없습니다.
- 지속 시간, 실현값 및 극값 통계
- 5.0 s 구간, 1 ms마다 출력, 0.05 ms 간격으로 적분. 각 열에 결정론적 실행 1회: 시드나 앙상블 없음, 평균을 낼 무작위 가진이 없기 때문입니다. 인용된 피크는 시계열의 최댓값으로, 통계적 극값이 아닙니다. 따라서 옆의 스플래시 사례처럼 8개 시드로 구한 포락선과 비교할 수 없습니다.
- 페이로드, 리깅 및 장비
- 1,200 t 파일과 300 t 해머를 클램프로 고정한 결합 충격 질량 1,500 t, 런아웃 속도 5.0 m/s. 하중 전달 경로: 강성 17,454.3 kN/m 및 감쇠 66.85 kN·s/m의 크레인, 후크 160 t, 상부 슬링 49,762.8 kN/m, POLARIS 본체 17.10 t, 로드 10.85 t, 하부 슬링 46,652.7 kN/m, 페이로드 1,500 t.
- 초기 속도 및 충격 흡수 장치 설정
- 정적 하중이 완전히 걸린 상태에서 t = 0일 때 하향 5.0 m/s. 파일 런용으로 리깅한 상태에서는 유연한 슬링이 느슨하게 처지고 로드는 수축 상태를 유지하므로, 파일이 움직이기 전까지 POLARIS에는 하중이 걸리지 않습니다. 모델은 슬링의 이완이 해소되고 늘어난 리깅이 정적 중량을 지지하며 가스가 예충전 상태인 시점부터 시작합니다. 동일한 사건에서 슬링에 도달하는 속도는 약 3.5 m/s입니다. 리깅이 늘어나는 동안 중량 때문에 질량의 속도가 증가합니다. POLARIS 2,000 t / 6.0 m 스트로크, 밸브 힘 18,000 kN, 가스 예충전 힘 15,696 kN, 가스 분율 0.40. 이 실행에서 6.0 m 스트로크 중 4.98 m(83 %)를 사용하며, 환형 오일 챔버는 비지 않습니다(최저 6.2 %).
- 두 경우는 동등한 조건으로 비교했는가?
- 예. 단순히 주장한 것이 아니라 확인했습니다. 두 열은 하나의 매개변수 집합에서 생성됩니다. 스크립트는 두 집합의 필드를 하나씩 비교하고 충격 흡수 장치 적용 플래그만 다를 때 실행을 허용합니다. 질량, 강성, 감쇠, 중력, 초기 상태 및 적분 간격은 동일합니다. 비교용 미적용 사례에서는 보상 장치를 강체 링크로 대체하며 그 외에는 바꾸지 않습니다.
- 지배 한계
- 크레인 SWL 24,517 kN(2,500 t). POLARIS 적용 시 후크 피크 하중은 23,627 kN으로 SWL의 96.4 %입니다. 미적용 시 피크 하중은 37,664 kN으로 크레인 SWL의 154 %이며, 5초 안에 라인이 완전히 이완되었다가 두 번 다시 장력을 받습니다. 이러한 현상은 피크 하중 수치만으로는 나타나지 않습니다.
- 독립 검증
- 보상 장치 적용 사례는 2026년 7월 17일 OrcaFlex 11.3e와 교차 검증했습니다. 보상 장치는 측정된 힘 법칙으로 단순화했으며, 크레인 피크 하중 +0.23 %, 크레인 DAF는 1.4266 대비 1.4299, 최대 스트로크 −0.4 %, 제동 전 과정에서 체인 힘의 RMS 차이는 1 % 미만이었습니다.
- 이 결과의 적용 범위 밖
- 다른 파일, 해머, 크레인 또는 밸브 설정에 적용할 수 없으며 하중표도 아닙니다. 모델에는 윈치나 운전자의 대응이 없으므로, 첫 제동 이후 미보상 곡선은 동일한 하중 계통의 자유 감쇠 진동을 나타냅니다.
- 출처 참고
- 2026년 8월 3일까지는 ‘미적용’ 사례를 시뮬레이션할 수 없었습니다. 잠긴 실린더를 모사하려고 가스 체적을 0으로 만들면 압력 항이 특이점에 도달했기 때문입니다. 이에 ND는 먼저 가정한 크레인 강성에 따라 34,190~44,759 kN인 DNV-RP-N103의 해석적 스냅 하중 추정값을 발표했습니다. 현재 시뮬레이터는 강체 사례를 직접 계산하며, 페이로드 측 하중은 35,387 kN입니다.
인양 시나리오별 DAF
두 사례는 서로 다른 지배 메커니즘을 보여줄 뿐, 모든 해양 인양 작업을 두 가지 유형으로만 나누지는 않습니다. 하중 패턴이 다르므로 제어 방법도 다릅니다.

수면 통과
입수 시에는 크레인 선단의 응답에 변화하는 부력, 항력, 부가 질량 및 슬래밍 가능성이 더해집니다. 라인의 이완과 재장력은 발생 가능한 결과이지, 자동으로 더해지는 하중 성분은 아닙니다. 적절한 크기의 수동 히브 보상 장치는 분석된 힘–스트로크 범위 내에서 양의 장력을 유지하는 데 도움이 됩니다. 입수 슬래밍 자체는 별도의 유체역학적 검토(DNV-RP-N103) 대상입니다.
주요 요인: 슬래밍 · 변화하는 부력 · 크레인 선단 히브

파일 또는 중량 구조물의 하강
파일 런은 지지력 상실 또는 런아웃에 따른 과도 현상입니다. 일정한 속도의 하강 자체가 스냅 하중은 아닙니다. 방출되는 질량, 런 속도, 라인과 도르래 장치의 동역학, 제동 시스템이 피크를 결정합니다. 파랑 주기의 히브가 아닌 날카롭고 지속 시간이 짧은 피크가 발생합니다.
주요 요인: 스냅/충격 하중 · 하강 속도 · 리깅 강성
DAF: 자주 묻는 질문
해양 인양 작업의 일반적인 DAF는 얼마입니까?
DAF는 어떻게 계산합니까?
스냅 하중이란 무엇입니까?
수동 히브 보상은 DAF를 얼마나 줄입니까?
DAF는 안전 계수입니까?
DAF와 히브 보상 장치 선정
DAF는 결과값이며, 그 자체로 제품 용량 선정에 충분한 입력값은 아닙니다. 장비는 지배적인 인양 단계와 계수의 근거가 되는 값, 즉 정적 장력, 최대 및 최소 장력, 상대 운동과 속도, 필요한 스트로크, 힘과 스트로크의 관계, 감쇠, 반복 운용 조건, 복귀 시간, 종단 정지 하중을 기준으로 선정합니다. DAF가 낮다는 사실만으로 크레인 용량, 기상 작업 가능 기간 또는 허용 Hs.
특정 인양 작업에서 보상 장치가 주는 이점과 적합한 장비는 경험칙이 아닌 모델링된 사례를 통해 판단합니다. 위의 시나리오 절은 작동 원리에 따라 안내하며, 의뢰받은 CONSTELLATION 분석 은 명시된 운용 한계에 맞춰 장비 용량을 산정하고 계수와 함께 최대 및 최소 장력을 보고합니다.
설계 기준 DAF가 필요하신가요?
인양 단계, 하중 정의, 선박 및 크레인 운동의 기준, 리깅 구성, 운용 한계를 보내 주세요. 필요한 입력값 목록과 제안 분석 범위를 회신해 드립니다. 양식만으로 프로젝트 계수를 발급하지는 않습니다. 먼저 분석 사례를 살펴보고 싶으신가요? 아래의 벤치마크 그림은 저희가 인용하는 것과 동일한 모델에서 나온 결과입니다.
