적응형 수동 히브 보상
수동 코어. 요구 조건에 따라 달라지는 설정.
리프트 상황 변화에 따라 설정을 변경합니다.
가스 스프링은 수동 코어로 유지됩니다. 적응형 기능은 평가된 리프트 단계에 맞게 작동점과 감쇠를 변경합니다.
스트로크에 따라 힘이 얼마나 크게 변하는가.
연결된 가스 체적을 변경하면 스프링 응답이 변합니다. 요구되는 설정값은 리프트 모델에서 도출됩니다.
운동 에너지가 소산되는 방식.
유압 저항을 변경하면 신장 및 수축 시 응답이 달라집니다.
로드가 이동 범위 내에서 위치하는 지점.
압력 조정을 통해 페이로드, 온도, 외부 압력 변화에 따른 작동점을 관리합니다.
아래 모드는 이 페이지에서 다루는 ANTARES의 접근 방식을 설명합니다. 사용 가능한 기능, 한계, 운용 절차는 지정된 장비와 리프트 계획에 따릅니다.
요구 조건에 맞는 운용 모드를 선택하십시오.
이 스케치는 처음 네 가지 모드를 상황별로 보여줍니다. 어떤 설정과 전환이 적절한지는 리프트 계획에서 정의합니다.
잠금
하중을 데크 위에서 다루는 동안 로드 위치를 고정합니다.
모드 상세 보기
데크 핸들링을 위해 고정된 로드
피스톤 로드가 잠겨 페이로드를 들어올릴 때 신장되지 않으므로, 하중이 데크 위에 있는 동안 필요한 리프팅 높이를 낮게 유지합니다.
스플래시 존
평가된 통과 구간에 맞게 강성, 감쇠, 평형을 조정합니다.
모드 상세 보기
수면 통과 구간에서 더 강성이 높고 감쇠가 향상됨
양방향으로 더 높은 강성과 감쇠를 적용하며, 하중이 입수하면서 얻는 부력을 고려하여 평형 위치를 오프셋합니다.
서브씨 및 수심
냉각과 수심 변화에 따른 작동점을 관리합니다.
모드 상세 보기
하강 중 냉각과 수심을 보정
해수가 유닛을 냉각시켜 가스 압력이 떨어지므로, 탑재된 고압 가스를 주입하여 압력을 적정 수준으로 유지합니다. 수심이 깊어지면 외부 압력이 로드를 안쪽으로 밀어붙이므로 가스 압력을 그에 맞게 낮춥니다. 초심해에서 경량 페이로드를 다루는 경우에는 또 다른 기법이 필요합니다: 당사로 문의해 주십시오 — 해당 사례에 대해 안내해 드리겠습니다.
저강성
착지 사례에서 필요한 경우 더 낮은 스프링 상수를 사용합니다.
모드 상세 보기
착지 및 공진 회피를 위한 소프트 설정
더 큰 가스 체적을 실린더에 연결하여 스프링 상수를 낮춥니다. 이를 통해 착지 시 스트로크에 따른 하중 변동을 줄일 수 있습니다 — 이것이 공진 우려를 실제로 해소하는지는 가정하지 않고 리프트 모델에서 확인합니다.
이는 예시적인 상황이며, 규정된 운용 절차나 장비 도면이 아닙니다. 메커니즘과 그 한계는 모드 상세 설명을 참고하십시오.
특정 이벤트를 위한 두 가지 추가 기능입니다.
제어된 반복 가능 리프트오프
장력을 먼저 페이로드 중량보다 낮게 유지한 뒤 빠르게 상승시켜 로드가 제어된 방식으로 수축하도록 합니다. 이 절차는 여러 번 반복할 수 있으며, 첫 시도에서 리프트오프가 반드시 성공해야 하는 경우에 중요합니다.
스냅 하중 및 과부하를 위한 비대칭 감쇠
신장 시 감쇠는 제한하고 수축 시 감쇠는 높여, 이벤트 발생 시 유닛이 스트로크 전 구간에서 항복하며 복귀를 제어합니다. 이를 통해 저감되는 피크의 크기는 모델의 이벤트별 힘-스트로크 응답에서 확인합니다.
세 가지 기능은 그 자체로 모드가 아니라 여섯 가지 모드 전체의 기반에서 작동합니다. 충전과 준비는 소프트웨어로 제어되며, 준비 중인 리프트의 매개변수와 대조하여 확인됩니다. 유닛은 페이로드가 연결되면 이를 계측하고, 계획된 값과 다를 경우 데크로 돌아가지 않고 즉시 가스 압력을 보정합니다. 그리고 모든 리프트는 기록되므로, 이후 스트로크 사용량, DAF, 착지 속도를 확인할 수 있습니다.
이 리프트에는 어떤 조정이 필요한가?
고정 설정 기본형과 여기에서 설명한 ANTARES 기능은 서로 다른 구성입니다. 기능이나 비용을 비교하기 전에 실제 공급 범위를 확인하십시오.
| 기능 | 고정 설정 수동 기본형 | ANTARES 적응형 방식 |
|---|---|---|
| 가스 체적, 강성, 감쇠 | 설정과 가스 체적은 계획된 듀티에 맞춰 선택됩니다. 지정된 유닛의 조정 기능을 확인하십시오. | 가스 예비 용량과 사용 중 조정 기능이 서로 다른 작동점을 지원하며, 사용 중에도 강성과 감쇠를 변경할 수 있습니다. |
| 스트로크 평형; 온도, 중량, 수심 | 작업 전반에 걸쳐 발생하는 평형 이동과 가용 이동 범위를 평가하십시오. | 압력 조정을 통해 이러한 조건 변화에 따른 작동점을 설정된 한계 내에서 관리합니다. |
| 퀵 리프트 및 로드 잠금 | 이러한 기능의 포함 여부를 확인하십시오. 고정 설정 기본형에서는 이러한 기능의 제공이 보장되지 않습니다. | 위에서 설명한 퀵 리프트 및 잠금 모드가 해당 리프트 작업을 지원합니다. |
| 배터리 운용 및 데이터 로깅 | 모니터링, 로깅, 전원 구성은 장비 구성에 따라 달라집니다. | 탑재된 배터리와 제어 시스템이 엄빌리컬 없이 조정과 로깅을 지원합니다. |
| 성능 및 선정 | 수동 응답이 요구 듀티 전반에서 지배적 기준을 충족함을 입증하십시오. | 전환 과정, 제어 한계, 페일 거동을 포함하여 설정 변경의 이점을 입증하십시오. |
동등한 조건에서 비용을 비교하십시오. 동일한 SWL, 스트로크, 수심 정격, 계측, 운용 기능, 인증 범위를 사용하십시오. 보편적으로 적용되는 2–3배의 가격 비율은 존재하지 않습니다.

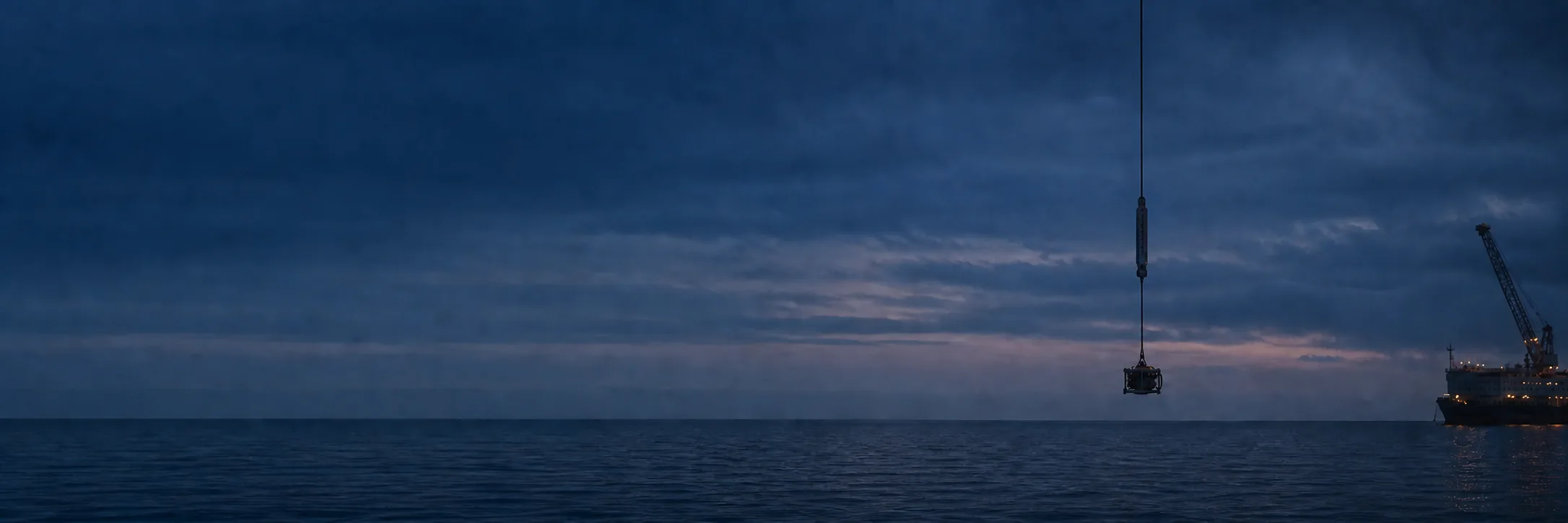

적응형 수동 히브 보상은 수동 히브 보상 의 발전된 형태로, 해양 리프팅 작업의 여러 단계에 맞게 성능 특성을 조정할 수 있습니다. 고정 설정을 사용하는 기본형 PHC 시스템과 달리, 적응형 보상 장치는 운용 모드(잠금, 스플래시 존, 서브씨 등) 사이를 전환하여 리프트의 각 단계에서 성능을 최적화할 수 있습니다.
적응형 조정은 리프트 단계별로 요구 응답이 달라지는 경우에 유용할 수 있습니다. 그 이점과 운용 한계는 해당 프로젝트 사례에 대해 확인됩니다.
여섯 가지 모드는 모두 동일한 가스 스프링 하드웨어에 서로 다른 설정을 적용한 것으로, 실시간으로 적용되고 이후 검토를 위해 기록됩니다. 주 하중 경로는 추가된 기능과 함께 수동 상태로 유지됩니다. 적응형 기능은 밸브, 센서, 제어장치, 배터리를 추가하며, 각각 상실 시의 안전 상태가 정의되어 있습니다. 이러한 운용 범위를 바탕으로 ANTARES 가 설계되었습니다.
기본형 PHC 대신 적응형 PHC는 언제 사용해야 하는가?
- 응답고정 설정 수동 옵션으로는 착지를 포함한 평가된 듀티 전반에서 요구 응답을 충족할 수 없는 경우입니다.
- 가용 이동 범위부력, 온도 또는 수심 변화로 인해 평형이 가용 스트로크 내에서 지나치게 이동하는 경우입니다. 조정 기능을 다른 설계 옵션과 비교하십시오.
- 변화하는 요구 조건리프트 단계별로 목표 동특성을 충족하기 위해 서로 다른 설정이 필요한 경우입니다. 전환 과정과 조정 고장 시 거동도 함께 평가하십시오.
적응형 수동 HC — 자주 묻는 질문
적응형 수동 히브 보상이란 무엇인가?
적응형 PHC와 기본형 PHC의 차이는 무엇인가?
적응형 PHC에는 외부 전원이 필요한가?
보상 장치가 해수 속에서 냉각되면 어떻게 되는가?
적응형 PHC가 기본형보다 유리한 경우는 언제인가?
여러 리프트 모드를 하나의 유닛으로 처리해야 하십니까?
ANTARES는 당사의 적응형 수동 보상 장치입니다 — 동일한 하드웨어로 다양한 작동점을 지원합니다. 리프트 데이터를 알려주시면 사이징 결과를 회신해 드리겠습니다.
