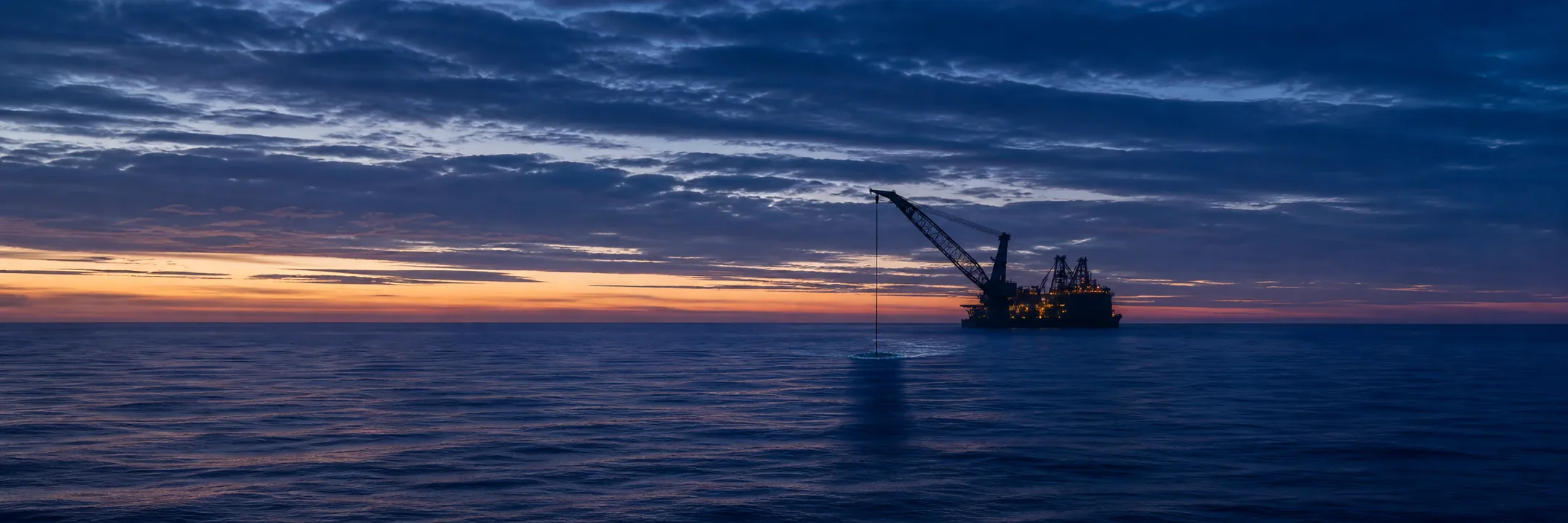

Offshore tungløft-fartøy i blåtimen, som senker en undervannskonstruksjon på en enkelt stram kranwire gjennom sjøoverflaten

KUNNSKAPSHUB / UNDERVANNSLØFT

Undervannsløft

Forstå vannkreftene fra dekk til sjøbunn.

Av Peter Wang, COO · Desember 2025 · Gjennomgått August 2026 · 15 min lesetid

START MED LASTDRIVERNE

Fire krefter som må holdes atskilt.

Oppdrift, slamming, drag og tilleggsmasse påvirker løftet på ulike måter. Mer enn én kan virke samtidig i samme fase; den samlede responsen krever løftemodellen.

Oppdrift

Skalerer med: Fortrengt volum (ρ_wVg)
Hvor det må vurderes: Fra vanninntredelse; varierer raskt ved kryssing av overflaten
Effekt / publisert eksempel: Effektiv vekt synker og svinger — risiko for slakk wire

Slamming

Skalerer med: Innslagshastighet ved vanninntredelse
Hvor det må vurderes: Skvalpesone
Effekt / publisert eksempel: Korte, kraftige lasttopper på nyttelast og rigg

Drag

Skalerer med: Kvadrert hastighet (½ρ_wC_DA_⊥v²)
Hvor det må vurderes: Senking under vann gjennom bølger og strøm
Effekt / publisert eksempel: ≈ 22 t på eksempelplaten ved den angitte relative hastigheten

Tilleggsmasse

Skalerer med: Akselerasjon (ρ_wC_AV_R × a)
Hvor det må vurderes: Enhver oscillasjon; øker nær sjøbunnen (trange forhold)
Effekt / publisert eksempel: ≈ 93 t (908 kN) ekstra treghetskraft i det separate prismeeksemplet nedenfor

Skvalpesonen stabler slamming, hurtig skiftende oppdrift og bølgepartikkelhastighet på noen få meters bevegelse — se kryssing av skvalpesonen og metodereferansen DNV-RP-N103.

DE PUBLISERTE GJENNOMREGNEDE EKSEMPLENE

To legemer. To separate beregninger.

Eksemplene gir kreftene en størrelsesorden. De beskriver ikke to krefter på samme nyttelast.

A / DRAG

15 × 10 m rektangulær plate

Foreskrevet relativ hastighet normalt på platen

Hastighet: 1.57 m/s
Projisert areal: 150 m²
Dragkoeffisient: 1.14

≈216 kN≈22 tonn kraft

Les dragberegningen →

B / TILLEGGSMASSEKRAFT

10 × 10 × 20 m kvadratisk prisme

Foreskrevet akselerasjon langs prismets lengdeakse

Akselerasjon: 1.23 m/s²
Referansevolum: 2,000 m³
Tilleggsmassekoeffisient: 0.36

≈908 kN≈93 tonn kraft

Les tilleggsmasseberegningen →

Ikke summer disse to resultatene.

De bruker forskjellige legemer. For sinusformet bevegelse er hastighets- og akselerasjonstoppene også en kvart periode fra hverandre. Den kombinerte toppen for et faktisk løft kommer fra den koblede tidsdomeneresponsen.

Hva disse screeningtallene forutsetter

Begge de gjennomregnede eksemplene på denne siden er screeningberegninger. De skal gi kreftene en størrelsesorden, ikke gi en dimensjonerende last. Nærmere bestemt:

Den relative hastigheten er foreskrevet, ikke utledet. Begge eksemplene henter bevegelsen direkte fra en sinusoide med den angitte høyden og perioden (ζω for hastighet, ζω² for akselerasjon). Et reelt løft henter den relative bevegelsen mellom nyttelast og vann fra den koblede modellen — fartøyets RAO-er, krantupprespons, vinsjkommando, wiredynamikk, kompensatortilstand og vannets egen partikkelkinematikk.
Drag og tilleggsmasse topper seg ikke på samme tidspunkt. På en sinusoide er hastighetstoppen og akselerasjonstoppen en kvart periode fra hverandre, så dragkraften på ≈22 t og tilleggsmassekraften på ≈93 t kan ikke uten videre summeres for å få en topplast. Den kombinerte lasten er et tidsdomeneresultat.
To forskjellige legemer. Drageksemplet er en 15 × 10 m rektangulær plate; tilleggsmasseeksemplet er et 10 × 10 × 20 m kvadratisk prisme. Begge ble valgt for å passe til en rad i koeffisienttabellen de er hentet fra, så de to kraftverdiene er ikke to krefter på samme nyttelast.
Koeffisientene er verdier for uendelig væske. Tabellverdiene i DNV-RP-N103 er ikke korrigert for fri overflate eller nærhet til sjøbunnen. Nær sjøbunnen øker tilleggsmassen på grunn av trange forhold — nettopp der landing skjer.
Oppdrift og slamming er utelatt fra begge. De er dekket i firekraftsoversikten over; i skvalpesonen er det som regel disse som er dimensjonerende.

For et løft du må planlegge, er dette inngangsverdiene en CONSTELLATION-screening erstatter med sakspesifikke verdier — se det gjennomregnede modellerte tilfellet for hva en fullt spesifisert kjøring sier om seg selv.

Den fullstendige tekniske veiledningen følger, med de opprinnelige koeffisienttabellene, ligningene, operasjonssekvensen og understøttende referanser.

Undervannsløft er blant de mest komplekse offshoreoperasjonene, og krever nøye planlegging for å ta hensyn til de hydrodynamiske kreftene som virker på nyttelasten når den beveger seg gjennom vann. De to viktigste effektene er drag og tilleggsmasse, som begge øker de dynamiske lastene på kranen og løfteutstyret: drag øker med hastigheten, tilleggsmasse med akselerasjonen.

Å forstå disse kreftene er avgjørende for å velge riktig hivkompensator for undervannsbruk og for å sikre at kranen har tilstrekkelig kapasitet for operasjonen.

Hvordan påvirker drag et undervannsløft?

Drag i et undervannsløft ligner på draget en bil opplever fra luftmotstand, og varierer med kvadratet av hastigheten — hastigheten til nyttelasten gjennom vannet rundt den, ikke hastigheten over sjøbunnen. Hvor stor dragkraften blir, avhenger av arealet vinkelrett på bevegelsen samt dragkoeffisienten (som vi igjen kjenner fra biler som konkurrerer om alltid lavere dragkoeffisienter for å øke rekkevidden). Den viktigste forskjellen fra en bil er likevel at væsken er vann i stedet for luft, og vann er omtrent 1,000 ganger tettere, noe som er en ytterligere faktor i dragkraften.

$F_D = \tfrac{1}{2}\rho_w C_D A_\perp \dot z |\dot z|$

Der $C_D$ er dragkoeffisienten (mer informasjon finnes i DNV RP-N103, noen eksempler er vist nedenfor) og $\dot z$ er den vertikale hastigheten til nyttelasten relativt til vannet rundt den. Kranens og vinsjens bevegelse og vannets egen partikkelhastighet inngår alle i denne; det gjennomregnede eksempelet nedenfor angir denne relative hastigheten som en screeninginngang i stedet for å utlede den fra en fartøysresponsmodell.

Dragkoeffisienter etter form — DNV-RP-N103 referansetabell

Dragkoeffisienter og projiserte arealer etter form, for dragberegninger ved undervannsløft.
Form	$C_D$	$A_{\perp}$	Merknader
Kule	$C_D = 0.5$	$A_{\perp} = \pi r^2$
Horisontal sylinder	$C_D = 1.2$	$A_{\perp} = 2 r L$
Vertikal sylinder	$\frac{L}{2r}=0.5 \Rightarrow C_D=1.1$ $\frac{L}{2r}=1 \Rightarrow C_D=0.9$ $\frac{L}{2r}=2 \Rightarrow C_D=0.9$ $\frac{L}{2r}=4 \Rightarrow C_D=0.9$ $\frac{L}{2r}=8 \Rightarrow C_D=1.0$	$A_{\perp} = \pi r^2$
Kube	$C_D = 1.05$	$A_{\perp} = a^2$	Flate normalt på strømningen.
Kjegle	$C_D = 0.50$	$A_{\perp} = \pi r^2$	Spiss tupp rettet med strømningen; avhengig av kjeglevinkelen.
Rektangulær plate	$C_D = 1.1+0.02 (\frac{L}{W}+\frac{W}{L})$	$A_{\perp} = L W$	Normalt på strømningen.

La oss se på et praktisk eksempel for å få en følelse av relevansen. Anta at du løfter en nyttelast formet som en rektangulær plate med lengde 15 m og bredde 10 m. Bølgeperioden er 8 sekunder og bølgehøyden er 4 m; anta sinusformede bølger. Hvor stor blir kraften?

Først finner vi toppfarten; bølgebevegelsen er gitt som

z = \zeta \cos(\omega t)

Vi finner dermed toppfarten ved å finne maksimum av den deriverte, som er:

\dot{z}_{\text{max}} = \zeta \, \omega

Siden $\omega = \frac{2 \pi}{T_p}$ har vi dermed en toppfart på 1.57 m/s.

Vi kan da beregne dragkoeffisienten som:
$C_D = 1.1 + 0.02 \left( \frac{15}{10} + \frac{10}{15} \right) = 1.14$

Vårt dragareal er:

A_\perp = 10 \cdot 15 = 150 \,\mathrm{m^2}

Vi kan da beregne den maksimale dragkraften, som er:

F_D = \tfrac{1}{2}\cdot 1025\cdot 1.14 \cdot 150\cdot 1.57^2 \approx 216\,\mathrm{kN} \approx 22\,\mathrm{t}

Figur 1 — Drag på eksempelplaten (C_D = 1.14, A⊥ = 150 m²). Drag øker med kvadratet av hastigheten: ved eksempelets maksimale hivhastighet ζω = 1.57 m/s når det ≈22 t. Fordi sammenhengen er kvadratisk, reduseres draget til en fjerdedel når den relative hastigheten halveres. Hvor mye av denne reduksjonen en kompensator faktisk oppnår på et gitt løft, er et resultat av den koblede modellen, ikke en fast egenskap ved enheten.

Hvordan påvirker tilleggsmasse et undervannsløft?

Tilleggsmasse i et undervannsløft er svært viktig fordi den kan gi stor ekstra treghet, som igjen kan gi store dynamiske krefter. Den oppstår fordi en nyttelast som oscillerer i vann på grunn av hivbevegelse, også må akselerere vannet rundt seg, og matematisk er den gitt som:

$m_A = \rho_w C_A V_R$

Der $C_A$ er tilleggsmassekoeffisienten (finnes i DNV RP-N103, noen eksempler nedenfor) og $V_R$ er referansevolumet.

Tilleggsmassekoeffisienter etter form — DNV-RP-N103 referansetabell

Tilleggsmassekoeffisienter og referansevolumer etter form, for tilleggsmasseberegninger ved undervannsløft.
Form	$C_A$	$V_R$	Merknader
Kule	$C_A = 0.5$	$V_R = \frac{4}{3}\pi r^3$	Konstant i alle retninger.
Sylinder	$\frac{L}{2r}=1.25 \Rightarrow C_A=0.62$ $\frac{L}{2r}=2.5 \Rightarrow C_A=0.78$ $\frac{L}{2r}=5 \Rightarrow C_A=0.90$ $\frac{L}{2r}=9 \Rightarrow C_A=0.96$ $\frac{L}{2r}=\infty \Rightarrow C_A=1.00$	$V_R = \pi r^2 L$	Vertikal bevegelse langs sylinderaksen i uendelig væske.
Rektangulær plate	$\frac{L}{W}=1 \Rightarrow C_A=0.58$ $\frac{L}{W}=2 \Rightarrow C_A=0.76$ $\frac{L}{W}=4 \Rightarrow C_A=0.87$ $\frac{L}{W}=8 \Rightarrow C_A=0.93$ $\frac{L}{W}=\infty \Rightarrow C_A=1.00$	$V_R = \frac{\pi}{4}W^2 L$	Bevegelse normalt på overflaten.
Sirkulær skive	$C_A = \frac{2}{\pi}$	$V_R = \frac{4\pi}{3} r^3$	Bevegelse normalt på overflaten.
Kvadratisk prisme	$\frac{L}{W}=1 \Rightarrow C_A=0.68$ $\frac{L}{W}=2 \Rightarrow C_A=0.36$ $\frac{L}{W}=4 \Rightarrow C_A=0.19$ $\frac{L}{W}=10 \Rightarrow C_A=0.08$	$V_R = W^2 L$	Prismatisk legeme med kvadratisk grunnflate.

La oss se på et praktisk eksempel til. Anta at du løfter en nyttelast formet som et kvadratisk prisme — en 10 m × 10 m boks, 20 m lang, som beveger seg langs sin lengdeakse. Bølgeperioden er 8 sekunder og bølgehøyden er 4 m; anta sinusformede bølger. Hvor stor blir kraften fra tilleggsmasse?

Vi må finne maksimal akselerasjon (den deriverte av farten, som vist i drageksemplet), som er gitt ved:

\ddot{z}_{\text{max}} = \zeta \, \omega^2

Dermed er den maksimale akselerasjonen:

\ddot{z}_{\text{max}}=2 \cdot \left(\frac{2\pi}{8}\right)^2 = 1.23 \,\mathrm{m/s^2}

Ved å lese raden for Kvadratisk prisme ovenfor ved L/W = 2 gir oss en tilleggsmassekoeffisient på 0.36, og referansevolumet V_R = W²L = 10² × 20 = 2000 m³. Vi kan da beregne kraften ved hjelp av:

F = m_A\,\ddot z_{\text{max}} = 1025 \cdot 0.36 \cdot 2000 \cdot 1.23 \approx 908\,\mathrm{kN} \approx 93\,\mathrm{t}

Merk at for undervannsløft nær sjøbunnen kan tilleggsmassen øke på grunn av trange forhold.

Dekk til sjøbunn, én kjøring

Én sammenhengende senking: kompensatoren er låst på dekk, låses opp rett over overflaten, og bytter deretter gassmodus etter hvert som lasten senkes under vann — stiv gjennom skvalpesonen, myk for en skånsom nedsetting.

1På dekk — rigget og løftet av dekk; kompensatoren låst ute → 2Skvalpesone — over bord gjennom bølgesonen; slamming og rykklast kontrollert → 3Senking — utfiring av wire forlenger det opphengte systemet og endrer dets egenperiode; drag og tilleggsmasse følger den lokale relative bevegelsen → 4Landing — skånsom nedsetting mot jordreaksjonen

ANTARES adaptiv passiv hivkompensering, dekk til sjøbunn — simulert i CONSTELLATION. For den fulle H_s×T_p -operasjonsvindu-screening for et løft som dette, se operabilitetsscreening.

Krefter av denne størrelsesordenen, en treghetskraft på ≈93 t i tillegg til den statiske vekten, er grunnen til at tunge undervannsløft benytter en passiv kompensator dimensjonert for det aktuelle tilfellet. En riktig dimensjonert enhet reduserer kranbevegelsens andel av nyttelastens relative hastighet og akselerasjon, noe som reduserer både v²-draget og tilleggsmassekraften; vannets egen partikkelbevegelse gjenstår. Om minimumsstrekket forblir positivt (det vil si om slakk–rykk faktisk er utelukket) kontrolleres i den koblede modellen for det aktuelle tilfellet, og forutsettes ikke. For det tunge og dyptvannsbåndet er den kompensatoren CYGNUS (12.5–10 000 t); RIGEL og ANTARES dekker de standard og adaptive tilfellene.

Landingshastighet: den siste halvmeteren

Berøringsenergien skalerer med kvadratet av tilnærmingshastigheten, og den maksimale kontaktkraften avhenger av hvor mye av denne energien jordsmonnet og konstruksjonen absorberer — retardasjonsstrekning, kontaktstivhet, demping og jordrespons spiller alle inn. Uten kompensering vil tilnærmingshastigheten inkludere fartøyets hiv på toppen av vinsjhastigheten. En hard eller sprettende landing risikerer:

Utstyrsskade — presisjonsflater og tetninger på manifolder, juletrær og templater Konstruksjonsskade — mudmatter bøyes eller trenger for dypt ned ved anslag Feiljustering — et sprett ved berøring gjør at lasten havner feil posisjonert for senere tilkoblinger

En kompensert landing demper hivkomponenten; lasten følger vinsjhastigheten langt tettere enn den følger fartøyet. Økt demping i den siste tilnærmingen gjør berøringen til en kontrollert retardasjon. ND screener landinger mot en berøringshastighet på 0.5 m/s, akseptgrensen vi anvender under DNV-RP-N103. Passiv hivkompensering demper fartøyets bevegelse i stedet for å fjerne den, så hastigheten som faktisk oppnås forblir avhengig av sjøtilstanden og bekreftes for hvert enkelt tilfelle mot vinsjkommando, fartøysrespons og kompensatortilstand:

1Tilnærming — senkes til noen få meter over sjøbunnen under normal kompensering → 2Siste nedsenkning — demping økes, vinsjen firer ut i kontrollert hastighet → 3Berøring — kontakt ved 0.1–0.5 m/s; gjenværende hiv absorberes slik at lasten ikke spretter → 4Nedsetting — wirestrekket slippes gradvis; kompensatoren forhindrer rykklast idet sjøbunnen tar over vekten

Justerbar demping er nøkkelegenskapen for landingsarbeid: ANTARES tilfører en adaptiv gassfjær og stanglåsing for å holde lasten sikkert på plass etter nedsetting; der en eksakt senkehastighet må stilles inn nøyaktig, gir et aktivt system den kontrollen. Bevegelsesforholdsfysikken bak myke landinger er utledet i grunnleggende passiv hivkompensering.

Hva dybde gjør med kompensatoren

De fire kreftene over virker på nyttelasten. Tre ytterligere effekter virker på selve kompensatoren mens den senkes, og hver av dem forskyver enheten bort fra dens arbeidspunkt; en fjerde holdes unna gjennom ingeniørmessig disiplin:

Dybde- og temperatureffekter på en passiv hivkompensator — hva hver av dem gjør med kompensatoren, og hvordan det håndteres.
Effekt	Hva den gjør med kompensatoren	Løsningen
Oppdrift	Nettovekten av nyttelasten synker i vann → likevektsposisjonen vandrer innover, i verste fall til full retraksjon	Adaptiv: gasstrykket senkes, likevekten resentreres — og en lengre egenperiode som bonus
Temperatur	Gasstrykket faller ved avkjøling under senkingen (slaglengdekostnaden avhenger av gassvolum, forspenning og senkeprofilen), og mesteparten skjer raskt gjennom termoklinen	Adaptiv: gass med høyt trykk om bord fyller det opp igjen
Vanntrykk	≈ 1 bar per 10 m dybde virker på stangarealet og presser stangen inn — et 250 t løft med en 180 mm stang på 1,000 m opplever ≈ 26 t, som forskyver likevekten fra midt i slaglengden til ≈⅙ av slaglengden	Adaptiv: trykket justeres ned med dybden
Lekkasje	Vanninntrengning — historisk sett alt fra redusert ytelse til korrosjon til eksplosjoner	Design + testing + vedlikehold: doble tetninger, trykktesting utenfra ved FAT, seksjonering, planlagt utskifting av tetninger

De tre første er likevektsproblemer som en adaptiv enhet korrigerer fortløpende; den fjerde er ingeniørmessig disiplin.

Hvor mye betyr temperatur?

Gasstrykket faller ved avkjøling på vei ned (slaglengdekostnaden avhenger av gassvolum, forspenning og senkeprofilen), og mesteparten av endringen skjer raskt gjennom termoklinen. Adaptive enheter tilfører gass med høyt trykk om bord for å holde trykket oppe.

Hva gjør dybdetrykket med kompensatoren?

Omtrent 1 bar per 10 m virker på stangarealet og presser stangen inn. Eksempel: et 250 t løft med en 180 mm stang på 1,000 m får ≈ 26 t retraksjonskraft, som flytter likevekten fra midt i slaglengden til omtrent en sjettedel. Adaptiv trykkjustering fjerner forskyvningen.

Hvordan forhindres vannlekkasje inn i kompensatoren?

Doble tetninger på to forskjellige tetningsflater på alle volumer, trykktesting utenfra ved FAT, seksjonering for å begrense eventuelle lekkasjer, offshore-kapabel testing av baktetning ved regelmessig vedlikehold, planlagt utskifting av tetninger — og redundansalternativer for oppdragskritisk arbeid.

Hvorfor velge en adaptiv kompensator for dyptvannsarbeid?

Fordi oppdrift, avkjøling og dybdetrykk alle forskyver arbeidspunktet, og en adaptiv enhet korrigerer alle tre automatisk — og holder seg sentrert og myk gjennom hele vannsøylen i stedet for å drive bort fra designpunktet sitt.

Undervannsløft — ofte stilte spørsmål

Hvorfor er et undervannsløft vanskeligere enn et løft i luft?

Vannet gir motstand på fire måter: oppdrift endrer den effektive vekten, slamming treffer ved vanninntredelse, drag motvirker med kvadratet av hastigheten, og tilleggsmasse gjør nyttelasten effektivt tyngre når den akselererer. Hver fase har en annen dominerende kraft.

Hvor store kan dragkreftene bli på et undervannsløft?

I det gjennomregnede eksempelet over opplever en 15 × 10 m plate ved 1.57 m/s maksimal hivhastighet ≈ 216 kN ≈ 22 t. Drag øker med v² — halver den relative hastigheten, og kraften faller til en fjerdedel.

Hva er tilleggsmasse, og hvor stor er den?

Vannet som nyttelasten må akselerere sammen med seg selv. Eksempelet med det 10 × 10 × 20 m kvadratiske prismet får ≈ 93 t treghetskraft i 8-sekunders bølger — og effekten øker nær sjøbunnen på grunn av trange forhold, noe som er relevant under landing.

Hvilken kraft dominerer i skvalpesonen?

Slamming pluss raskt varierende oppdrift, i tillegg til bølgepartikkelhastighet — den verste kombinasjonen i hele løftet, presset sammen på noen få meter. Det er oftere denne fasen som dimensjonerer kompensatoren enn noen annen.

Hvordan beskytter hivkompensering et undervannsløft?

Ved å redusere relativ hastighet og akselerasjon mellom krok og nyttelast (som reduserer både v²-draget og den akselerasjonsdrevne tilleggsmassekraften), og ved å holde strekk i wiren slik at slakk–rykk-hendelser ikke kan oppstå. Produktmessig: CYGNUS for tunge/dype løft, RIGEL for standard passive tilfeller, ANTARES når automatisk dempekontroll lønner seg.

Skal du regne på et undervannsløft?

Vi dimensjonerer kompensatorer mot drag, tilleggsmasse og rykklast — send inn undervannsløftcaset for en anbefalt produkt- og dimensjoneringsløsning (for tunge løft, typisk CYGNUS passiv hivkompensator).
